拖鏈怎么安裝？拖鏈電纜安裝方法及規范

      拖鏈怎么安裝？拖鏈安裝有什么標準嗎？在各種機電設備中，采用拖鏈電纜敷設安裝的種類非常普遍，安裝方法也有多種，在此不詳細介紹其安裝方式，只將其中共性的安裝方法及規范歸納如下。

拖鏈電纜安裝方法及規范

      拖鏈電纜在安裝中只要掌握下列8方面要領及規范，就能保質完成安裝任務。

(1)拖鏈系統的選擇必須符合電纜所需的條件; 安裝中應注意盡量不要使用多層結構——即多于25芯的電纜，必要時可以將所需的芯線數分成若干電纜。

(2)必須注意電纜的最小允許彎曲半徑，應按施工技術要求進行。

(3) 拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來。用于該場合的電纜只能直接從電纜卷筒上取得。特別注意的是電纜的制造方式決定了打印標志將圍繞電纜大螺距盤旋。因此不可將打印標記作為電纜有無扭絞的證明。當裝入電纜時，拖鏈應縱向展開，然后與電纜一起裝入工作位置。

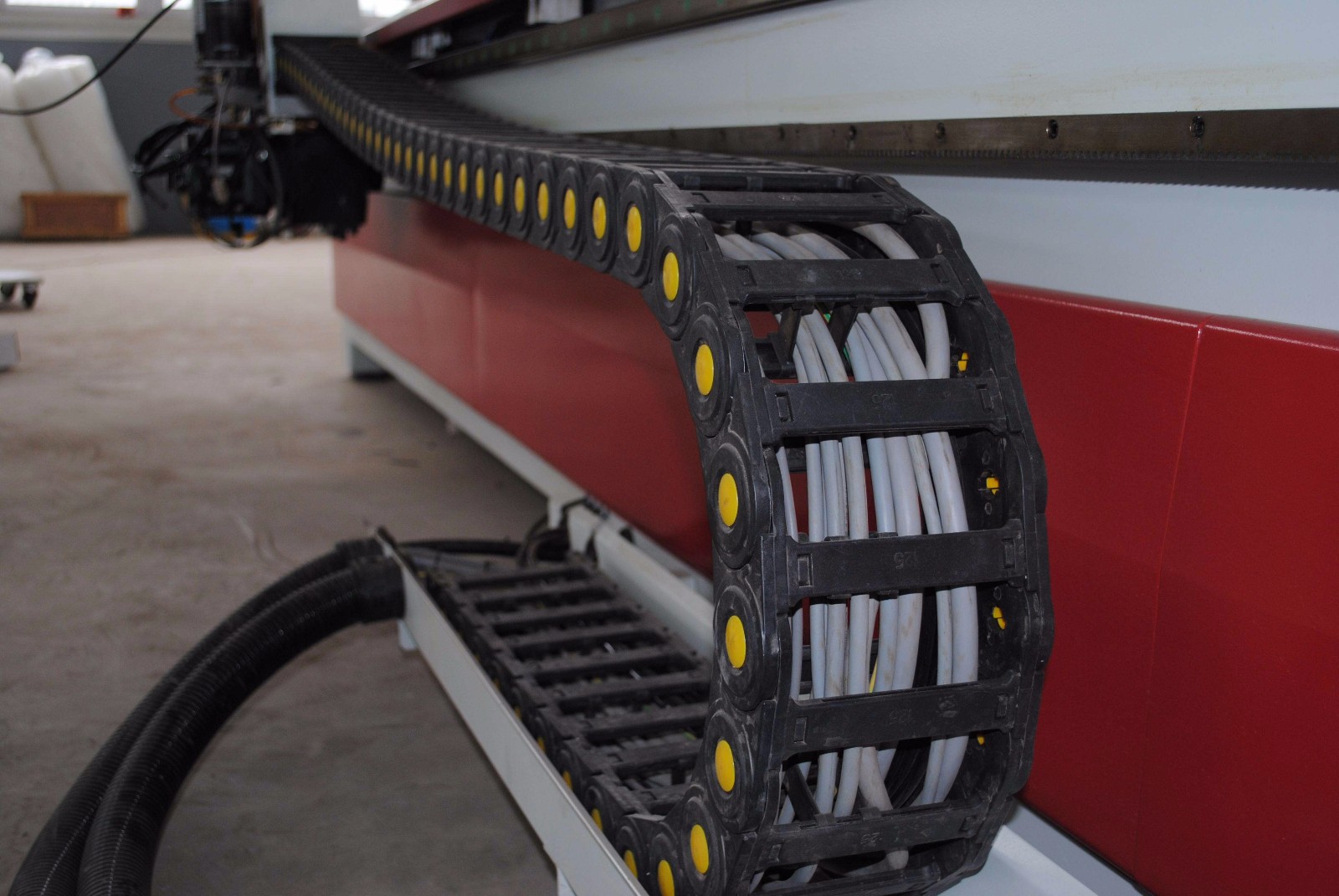

(4) 電纜必須松散地并排敷設在托鏈支架中。盡可能分開排列，用隔片分開或穿入支架空檔的分離孔洞中。在托鏈中電纜間的空隙至少應為電纜直徑的10%。應避免不用隔套將一條排電纜排列在另一條之上。對于垂直懸掛的托鏈，其支架中必須具有更多的自由空間，因為電纜在操作中會拉長。經過短時間的操作后，必須檢查電纜的長度，如有必要，可以進行修正。

(5) 拖鏈中的電纜不得相互接觸或捆在一起。

(6)拖鏈的兩端都必須安裝電纜固定件。對于頂部托鏈槽貼在底部托鏈槽之上的長拖鏈，只在拖動端安裝固定件。電纜固定點不能移動。從彎曲曲線的端點到固定件的距離應盡可能大。

(7)請確保電纜在彎曲半徑內完全自由移動，即不作強迫移動，這樣電纜彼此間或與導向裝置之間可以相對移動。經過一段時間的操作后，最好檢查一下電纜的位置。該檢查必須在推拉移動后進行。

(8) 如果拖鏈折斷，則其電纜也需更換，因為過度拉伸造成的損壞是無法避免的。

      各企業應用拖鏈電纜最多的卷筒機為例，介紹其安裝方法及規范，只要掌握好如下幾方面，就能順利完成安裝施工任務。
